​Extrusión de tuberías y tubos

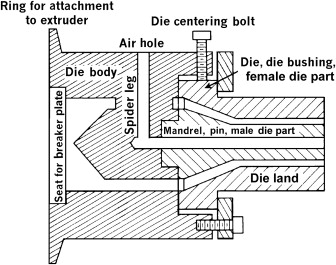

Las matrices para la producción de tubos y tuberías constan esencialmente de un anillo hembra que da forma al diámetro exterior de la tubería y un mandril macho que da forma al diámetro interior.La dificultad es sostener el mandril en una alineación rígida y precisa con el anillo del troquel sin comprometer el producto.El tipo de araña (Fig. 4.45) utiliza tres o cuatro patas de araña (costillas) para sostener el mandril, pero estas patas provocan líneas de soldadura axiales a medida que la masa fundida fluye a su alrededor [56].Una alternativa es el diseño de placa rompedora en el que el mandril está sostenido por un disco perforado por multitud de pequeños agujeros.Una mejor solución, especialmente para matrices de tubos más grandes, es el mandril en espiral.Aquí el mandril está soportado rígidamente y el flujo de fusión se dirige alrededor de él en un patrón inicialmente helicoidal, que se convierte en flujo axial mediante la geometría de los canales y superficies de flujo.Se eliminan las líneas de soldadura, pero la dificultad es asegurar un caudal uniforme en todos los puntos de salida del troquel.
