English
Vistas:0 Autor:Editor del sitio Hora de publicación: 2024-12-01 Origen:Sitio
La coextrusión es el proceso de formar un extruido compuesto por más de una corriente de fusión termoplástica. El proceso surgió porque algunas demandas de servicios, particularmente de la industria del embalaje, no podían satisfacerse con un solo polímero, aunque sí podían satisfacerse con una combinación de polímeros. La coextrusión se practicó por primera vez en la producción de películas fundidas y ahora también se utiliza en la extrusión de láminas y películas sopladas. Normalmente, la intención es producir una estructura laminar en la que cada capa contribuya con una propiedad clave al rendimiento general del producto. Las películas coextruidas pueden ser estructuras muy complejas compuestas de muchas capas funcionales diferentes, incluidas capas de unión cuyo propósito es unir capas vecinas de compatibilidad limitada. Cinco capas no es infrecuente. Sin embargo, también es posible la coextrusión lado a lado.

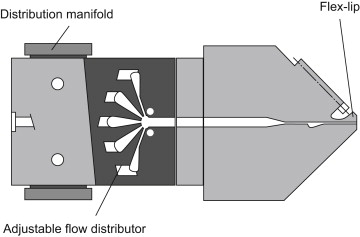

Se requieren extrusoras independientes para cada material distinto en la coextrusión. El proceso tiene dos variantes, dependiendo del punto en el que se juntan las corrientes fundidas separadas. En la coextrusión del bloque de alimentación, las corrientes se fusionan en un único flujo de fusión laminar en un bloque de alimentación (Fig. 4.38), que se coloca inmediatamente aguas arriba de la matriz de extrusión. El proceso depende de la alta viscosidad de los plásticos fundidos para evitar que las capas se entremezclen a medida que pasan a través del troquel de extrusión. El caudal de cada capa de componentes se puede controlar mediante válvulas en el bloque de alimentación y el costo de capital es relativamente bajo. La alternativa, la coextrusión de matriz, utiliza una construcción de matriz compleja en la que se disponen colectores de trayectoria de fusión separados para fusionarse en un punto cercano a la salida de la matriz. El espesor y el caudal de las capas individuales se pueden controlar de forma independiente y también es posible manejar polímeros con viscosidades y temperaturas de fusión sustancialmente diferentes. Los costes de capital y mantenimiento de tales matrices de coextrusión de múltiples colectores son elevados.
