Extrusor de tornillo único y equipo post

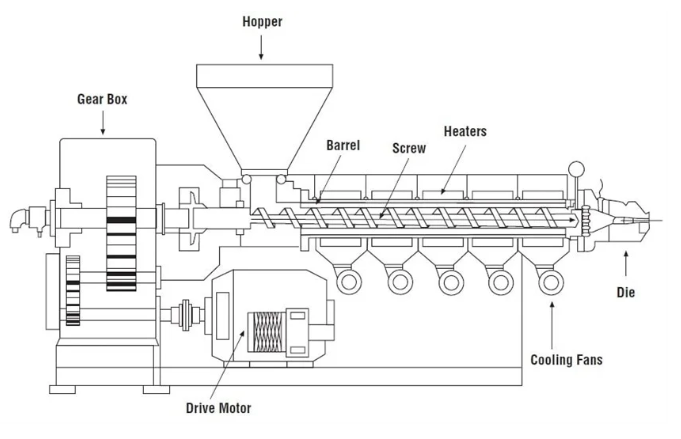

La Figura 1 muestra un diagrama de corte de una simple máquina de tornillo simple. Este diagrama muestra la disposición las diferentes partes de la máquina. Las dos unidades, tornillo y barril, interactúan juntas para transmitir el material de plástico, derretir el material y luego empujarlo a través del dado.

El tornillo gira a una velocidad predeterminada con la unidad de accionamiento de motor eléctrico y la caja de cambios. Los controladores de temperatura están conectados a elementos de calentamiento/enfriamiento en el barril para mantener la temperatura a las temperaturas del punto de ajuste.

La capacidad del ensamblaje del tornillo y el barril para extruir un material dado se basa en las características o construcción del cañón y el tornillo, las características del material de plásticos y las circunstancias bajo las cuales se opera el sistema.

Figura 1

Equipo posterior a la extrusión

Cuando el extrudado deja el dado, se puede establecer en la forma deseada o su forma se puede alterar y luego configurarse para dar forma. El equipo que realiza este proceso se conoce como el 'Equipo de post extrusión' o el 'transporte apagado', y en términos de tamaño, generalmente es mucho más grande que el del extrusor. Esto se debe a que los plásticos tardan una cantidad considerable en enfriarse, y este proceso de enfriamiento determina la velocidad que funcionará la línea.
