Extrusora de un solo tornillo

La extrusora más simple es una extrusora de ariete, como se muestra en la Figura 3.1.Se aplica presión a un pistón, forzando al extruido a salir del troquel.El calor aplicado al cañón derrite el material y reduce su viscosidad.Con el calor y la presión de movimiento del ariete correctos, el polímero sale del troquel con la forma deseada.Hay muchos problemas asociados con una extrusora de ariete.Primero, es un proceso discontinuo.En segundo lugar, el plástico es un gran aislante;en consecuencia, se necesita un tiempo relativamente largo para calentar el tocho uniformemente desde la superficie del cañón hasta el centro.El uso de una temperatura alta del barril para aumentar la velocidad de fusión tiende a degradar la resina en la pared del barril antes de que se funda el tocho.Reducir las temperaturas de la banda calefactora para minimizar la degradación requiere tiempos de absorción de calor más prolongados para ablandar la palanquilla adecuadamente.En tercer lugar, el calentamiento por cizallamiento debido al movimiento del ariete es mínimo.

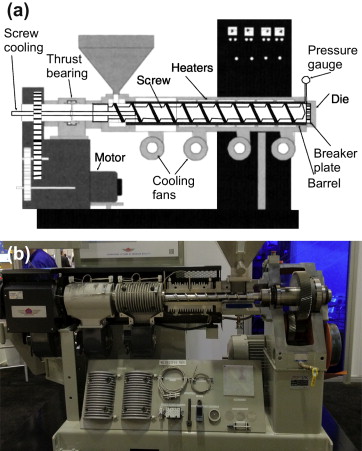

Los componentes clave de una extrusora de un solo tornillo se muestran en la Figura 3.2(a).La Figura 3.2(b) muestra un corte de un tubo de 2,5 pulgadas.Extrusora americana Kuhne.
