Extrusoras de doble tornillo

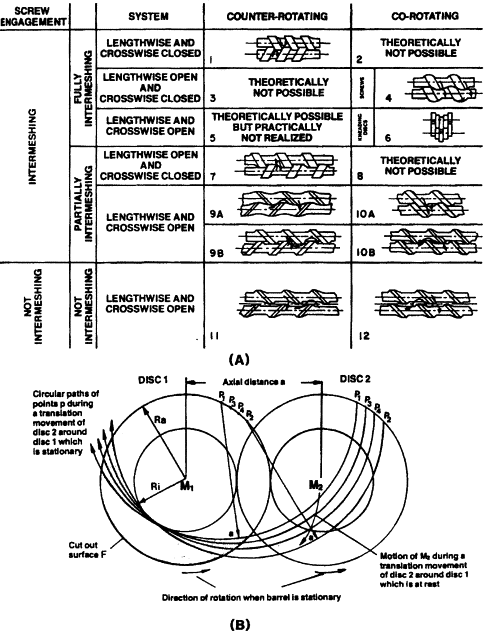

Existe una variedad de diseños de extrusoras de doble tornillo empleados en toda la industria de los polímeros, y cada tipo tiene distintos principios operativos y aplicaciones en el procesamiento. Los diseños generalmente se pueden clasificar como extrusores de doble tornillo corrotativos y contrarrotativos. En la Figura 1 se ilustran diferentes disposiciones de sistemas de doble tornillo. La figura ilustra las diferencias entre corotativas y contrarrotativas, así como entre disposiciones de tornillos entrelazados y no entrelazados. Tenga en cuenta la diferencia entre sistemas totalmente entrelazados y parcialmente entrelazados y entre tipos de cámara abierta y cerrada. Por ejemplo, un tornillo contrarrotativo que se muestra en la figura siguiente es un sistema de bombeo de una sola cámara, axialmente cerrado, mientras que un tornillo corrotativo (tipo 4) es un sistema de mezcla axialmente abierto que depende de fuerzas de arrastre.
