Fusión y flujo en una extrusora de un solo tornillo

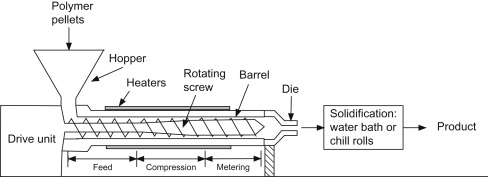

La Figura 3.52 es un diagrama esquemático de una extrusora de un solo tornillo. El material de partida, pellets o gránulos de polímero, se introduce en la unidad a través de una tolva. Los pellets ingresan al cuerpo de la extrusora y encuentran el tornillo giratorio. Las paletas empujan los perdigones hacia adelante. A medida que los gránulos de polímero son empujados hacia adelante, se compactan y calientan, tanto mediante calentadores externos como mediante procesos internos, incluida la fricción y la disipación viscosa. Luego, en la zona de compresión, los gránulos de polímero se funden y eventualmente llenan todo el espacio en el canal del tornillo. Para adaptarse al cambio de volumen, la profundidad del canal disminuye. En la última sección, la sección de dosificación, la masa fundida se homogeneiza y se presuriza. La presión aumenta debido a las constricciones al final de la extrusora y se utiliza para empujar el polímero fundido a través del troquel.

Figura 3.52
