Barril y sección de alimentación.
Mecanismo de calentamiento y enfriamiento del barril.
Sistemas de control de temperatura de barriles y matrices.
Motor y accionamiento
Caja de cambios
cojinete de empuje
Tornillo de alimentación
El cilindro alberga el tornillo de alimentación y proporciona un medio de transferencia para calentar, enfriar y ventilar; Está fabricado con revestimientos bimetálicos endurecidos especiales para resistir el desgaste y las altas presiones que se producen durante el funcionamiento de la extrusora.
Diámetro interior del cañón (D) y longitud del cañón (L) relación entre diámetro del barril (L/D) son las dimensiones principales utilizadas para expresar el tamaño del extrusor. El (L/D) la medición se obtiene dividiendo la longitud del cañón desde el borde aguas abajo de la garganta de alimentación hasta el final del cañón por el diámetro del cañón. El (L/D) la relación tiene una relación importante con el área de superficie disponible del cilindro y el tiempo de residencia del material dentro de la extrusora.
La abertura de alimentación está situada al final del cañón, cerca de la caja de cambios. El material a procesar normalmente se alimenta desde una tolva atornillada a la abertura de alimentación. En general, la abertura es redonda y del mismo diámetro que el tornillo. En la mayoría de los casos, el material fluye por gravedad desde la tolva de alimentación hacia el cilindro y hacia el espacio anular formado entre el tornillo extrusor y el cilindro.
La mayoría de los tornillos extrusores tienen una única cresta metálica (pista) envuelta como una gran rosca alrededor de una raíz cilíndrica. La nomenclatura de los tornillos se muestra en la Fig. 4.14 y los atributos geométricos específicos en la Fig. 4.15. La mayoría de las extrusoras de un solo husillo tienen husillos de un solo tramo, lo que significa que el tornillo tiene un solo tramo helicoidal. Algunos tornillos tienen un diseño de múltiples tramos, es decir, tienen más de un tramo helicoidal, normalmente dos o tres. Los vuelos del tornillo pueden ser diestro o zurdo cuando la rotación del tornillo es en el sentido de las agujas del reloj, visto desde el extremo del tornillo (ver Fig. 4.16). Casi todas las extrusoras de un solo tornillo tienen roscas a la derecha y giran en el sentido de las agujas del reloj cuando se ven desde el extremo del tornillo.

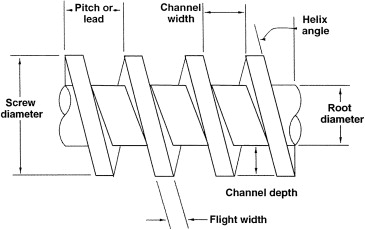

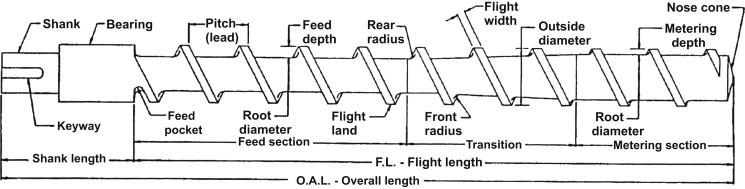

Figura 4.14. Nomenclatura del tornillo de alimentación. Figura 4.15. Atributos geométricos de un tornillo Figura 4.16. (A) Tornillo derecho.
